コレットの規格と寸法

ER コレットのサイズごとのつかめる径・縮み幅・ナットのねじと、ほかのコレット規格です。コレットメーカーのカタログ・技術資料から取り、メーカーで値が違うものは並べています。

▦ER コレットの早見表（ISO 15488）

サイズつかめる径（mm）縮み幅（mm）外径（mm）ナットのねじ
ER80.5〜5[1][2][3]0.5[2][3]8.5[4][3]M10×0.75（ミニナット系のみ）[1][3]
ER110.5〜7[1][2][3]0.5[2][3]11.5[4][3]標準 M14×0.75 / ミニ M13×0.75[1][3]
ER16
  • REGO-FIX：0.5〜10[1][2]
  • Techniks：0.5〜10.5[3]
資料1件・参考
  • REGO-FIX：呼び1.0–2.5は0.5、呼び3.0–9.5は1.0、呼び10は0.5（9.5–10）[2]
  • Techniks：呼び≤2.0は0.5、2.5以上は1.0[3]
資料1件・参考		17[4][3]標準 M22×1.5 / ミニ M19×1[1][3]
ER20
  • REGO-FIX：0.5〜13[1][2]
  • Techniks：0.5〜14[3]
資料1件・参考
  • REGO-FIX：呼び≤2.5は0.5、3.0–9.5は1.0、10–13は0.5[2]
  • Techniks：呼び≤2.0は0.5、2.5–14は1.0[3]
資料1件・参考		21[4][3]
  • REGO-FIX：標準(ER/ERC/ERB) M24×1.5、ミニ(ERM) M28×1.5、AX M28×1.5[1]
  • Techniks：標準 M25×1.5、ミニ M24×1.0[3]
資料1件・参考
ER25
  • REGO-FIX：0.5〜17[1][2]
  • Techniks：1.5〜17[3]
資料1件・参考
  • REGO-FIX：呼び≤2.5は0.5、3.0–9.5は1.0、10–17は0.5[2]
  • Techniks：呼び2.0–2.5は0.5、3.0以上は1.0[3]
資料1件・参考		26[4][3][9]標準 M32×1.5[1][3]
ER32資料1件・参考1[2][3]33[4][3]M40×1.5[1][3]
ER40資料1件・参考1[2][3]41[4][3]M50×1.5[1][3]
ER50資料1件・参考
  • REGO-FIX：全品番 2.0（例 Ø36＝34–36）[2]
  • Techniks：呼び≤10は1.0、12以上は2.0[3]
資料1件・参考		52[4][3]M64×2[1][3]

縮み幅は、1本のコレットでつかめる径の幅です。同じコレットでも、メーカーの資料によって最大径やナットのねじの書き方が違うものがあり、その場合は両方を書いています。

ER コレットのしくみ（ER32 の断面）
ホルダコレットナット工具シャンクd8°30°8°：ホルダのテーパ穴に当たる面：ナットが押す面ナットを締めるとコレットが 8° のテーパ穴へ押し込まれ、すり割りが縮んで工具をつかむつかめる径 d呼び径 〜呼び径 − 縮み幅（ER32 は多くが 1 mm）

ER32（外径 33 mm・長さ 40 mm）の断面を、8°（ISO 15488 の角度）とナット側 30°（REGO-FIX の図）で描いた模式図。ナットとホルダの細部、コレットのすり割り（前後から交互に入る）は省いています。

ケズリバ（kezuriba.net）/tooling/collets/ より印刷

ER コレット（サイズごと）

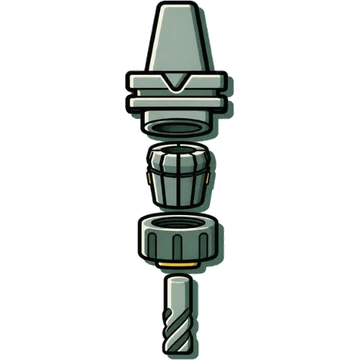

ER コレットのイメージ図
イメージ図

ER8DIN 6499-B / ISO 15488 Form B（DIN 6499 は廃止され DIN ISO 15488:2006-01 に統合）

テーパ角
8[5][6][4]規格名の「8° setting angle」。片側の角度とみられ、夾角16°とする記述は Lyndex-Nikken の検索要約のみ。ナット側は30°（REGO-FIX 図）
サイズ
ER8
つかめる径（mm）
0.5〜5[1][2][3]呼び径 1.0–5.0 を 0.5 刻み。最小コレット（呼び 1.0）は 0.5–1.0 をつかむ
縮み幅（mm）
0.5[2][3]全品番 0.5mm（REGO-FIX の製品ページは一律「1」と書くが、品番ごとの XML では 0.5）
コレット外径（mm）
8.5[4][3]最大外径 D1
コレット長さ（mm）
  • REGO-FIX：13.6[4]
  • Techniks：13[3]
資料1件・参考
ナットのねじ
M10×0.75（ミニナット系のみ）[1][3]REGO-FIX の ER8 は ERM（ミニ）型の受け穴だけ
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • Techniks：平均 .0002"（約5 μm）[3]
資料1件・参考
DIN 6499 規格本体の振れ等級の表は未確認

ER11DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER11
つかめる径（mm）
0.5〜7[1][2][3]呼び 1.0–7.0 を 0.5 刻み
縮み幅（mm）
0.5[2][3]全品番 0.5mm
コレット外径（mm）
11.5[4][3]
コレット長さ（mm）
18[4][3]
ナットのねじ
標準 M14×0.75 / ミニ M13×0.75[1][3]REGO-FIX には AX 型 M18×1 もある
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • Techniks：平均 .0002"[3]
資料1件・参考

ER16DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER16
つかめる径（mm）
  • REGO-FIX：0.5〜10[1][2]
  • Techniks：0.5〜10.5[3]
資料1件・参考最大径がメーカーで違う
縮み幅（mm）
  • REGO-FIX：呼び1.0–2.5は0.5、呼び3.0–9.5は1.0、呼び10は0.5（9.5–10）[2]
  • Techniks：呼び≤2.0は0.5、2.5以上は1.0[3]
資料1件・参考REGO-FIX の製品ページは一律「1」
コレット外径（mm）
17[4][3]
コレット長さ（mm）
27.5[4][3]REGO-FIX は呼び9.5–10だけ L=26（生産によって27.5）
ナットのねじ
標準 M22×1.5 / ミニ M19×1[1][3]
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • HAIMER：5 μm（高精度品）[9]
  • SCHUNK：5 μm[10]
  • Techniks：平均 .0002"[3]

ER20DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER20
つかめる径（mm）
  • REGO-FIX：0.5〜13[1][2]
  • Techniks：0.5〜14[3]
資料1件・参考
縮み幅（mm）
  • REGO-FIX：呼び≤2.5は0.5、3.0–9.5は1.0、10–13は0.5[2]
  • Techniks：呼び≤2.0は0.5、2.5–14は1.0[3]
資料1件・参考REGO-FIX の XML で大径側が0.5なのは製品ページの「1」と合わない
コレット外径（mm）
21[4][3]
コレット長さ（mm）
31.5[4][3]
ナットのねじ
  • REGO-FIX：標準(ER/ERC/ERB) M24×1.5、ミニ(ERM) M28×1.5、AX M28×1.5[1]
  • Techniks：標準 M25×1.5、ミニ M24×1.0[3]
資料1件・参考食い違い。ナットは互換しないので掲載時は注意書きが要る
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • HAIMER：5 μm[9]
  • SCHUNK：5 μm[10]
  • Techniks：平均 .0002"[3]

ER25DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER25
つかめる径（mm）
  • REGO-FIX：0.5〜17[1][2]
  • Techniks：1.5〜17[3]
資料1件・参考最大17は2社一致
縮み幅（mm）
  • REGO-FIX：呼び≤2.5は0.5、3.0–9.5は1.0、10–17は0.5[2]
  • Techniks：呼び2.0–2.5は0.5、3.0以上は1.0[3]
資料1件・参考HAIMER の ER25 Ø12 は 11–12（＝1.0）で Techniks 側と一致
コレット外径（mm）
26[4][3][9]
コレット長さ（mm）
34[4][3]HAIMER の表記は 1.378"＝35mm
ナットのねじ
標準 M32×1.5[1][3]REGO-FIX のミニ(ERM)は M30×1
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • HAIMER：5 μm[9]
  • SCHUNK：5 μm[10]
  • Techniks：平均 .0002"[3]

ER32DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER32
つかめる径（mm）
資料1件・参考一般に言われる「2–20」はセット構成の話（Techniks のセットは 2–20）
縮み幅（mm）
1[2][3]全品番 1.0mm
コレット外径（mm）
33[4][3]
コレット長さ（mm）
40[4][3]
ナットのねじ
M40×1.5[1][3]
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • HAIMER：5 μm[9]
  • SCHUNK：5 μm[10]
  • Techniks：平均 .0002"[3]

ER40DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER40
つかめる径（mm）
資料1件・参考
縮み幅（mm）
1[2][3]
コレット外径（mm）
41[4][3]
コレット長さ（mm）
46[4][3]
ナットのねじ
M50×1.5[1][3]
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • HAIMER：5 μm[9]
  • SCHUNK：5 μm[10]
  • Techniks：平均 .0002"[3]

ER50DIN 6499-B / ISO 15488 Form B

テーパ角
8[5][4]
サイズ
ER50
つかめる径（mm）
資料1件・参考
縮み幅（mm）
  • REGO-FIX：全品番 2.0（例 Ø36＝34–36）[2]
  • Techniks：呼び≤10は1.0、12以上は2.0[3]
資料1件・参考大径の2mm縮みは2社一致
コレット外径（mm）
52[4][3]REGO-FIX D2＝50
コレット長さ（mm）
60[4][3]
ナットのねじ
M64×2[1][3]
振れ精度
  • REGO-FIX：標準 10 μm / UP 5 μm[7][8]
  • Techniks：平均 .0002"[3]
資料1件・参考
HAIMER は ER50 を扱っていない

ほかのコレット

DIN 6388（OZ / EOC / SYOZ 型）EOC8 / EOC12・SYOZ20 / EOC16 / SYOZ25

規格
DIN 6388（廃止）→ DIN ISO 10897:2006-01（ISO 10897。ISO 一覧では ISO 10897:2016 が現行）
テーパ
1:10[11][12]規格名の「taper ratio 1:10」。角度換算（夾角約5.72°）は計算値
サイズ
EOC8 / EOC12・SYOZ20 / EOC16 / SYOZ25
つかめる径（mm）
—[3]資料1件・参考Techniks の品揃え：EOC8＝1/8"–3/8"・3/4/8mm、EOC12＝1/8"–1/2"・10mm、SYOZ25＝1/8"–1"・10/16/20/25mm、EOC16＝1/8"–5/8"・2–16mm。規格上の範囲は未確認
縮み幅（mm）
0.4[3]資料1件・参考1/64"
コレット外径（mm）
EOC8 14.4 / SYOZ20・EOC12 20 / EOC16 25.5 / SYOZ25 35[3]資料1件・参考長さは EOC8 26・SYOZ20 34・EOC16 40・SYOZ25 52（mm）
振れ精度
  • Techniks：T.I.R. .0004"（約10 μm）[3]
資料1件・参考
用途：工具保持（ドリル・エンドミル）。ER より前の型

TG（Erickson 単角）TG75 / TG100 / TG150

規格
Erickson 系の業界標準（ISO・DIN 規格ではない）
テーパ角
—公開資料で確認できず夾角8°（ER は16°）という記述は Lyndex-Nikken の検索要約でしか見えず、本文未確認
サイズ
TG75 / TG100 / TG150
つかめる径（mm）
—[3][13]資料1件・参考Techniks：TG75＝3/32"〜（セットは1/8–3/4"）、TG100＝3/32"–1"（チャック .094–1.0"）、TG150＝セット 1/2–1-1/2"
縮み幅（mm）
0.4[3]資料1件・参考Techniks「Clamping range: 1/64"」。Kennametal の 100TG 0.4mm は検索要約のみ
コレット外径（mm）
TG75 27 / TG100 35 / TG150 51[3]資料1件・参考長さ 47 / 60 / 76 mm
振れ精度
  • Techniks：T.I.R. .0004"[3]
資料1件・参考
用途：エンドミル・ドリルの保持

DA（Erickson 複角）DA100 / DA180 / DA200 / DA300

規格
Erickson 系の業界標準
テーパ角
—公開資料で確認できずメーカー資料で角度の数値が見つからない
サイズ
DA100 / DA180 / DA200 / DA300
つかめる径（mm）
—[3]資料1件・参考Techniks の品揃え：DA180＝1/16–3/4"、DA100＝1/16–9/16"、DA200＝3/64–3/8"、DA300＝3/64–1/4"
縮み幅（mm）
  • Techniks：1/64"（0.4mm）[3]
  • Kennametal：径により 0.30–0.80mm（検索要約のみ・未確認）[14]
資料1件・参考
コレット外径（mm）
DA180 1.035" / DA100 .769" / DA200 .531" / DA300 .375"[3]資料1件・参考長さ 1.625 / 1.438 / 1.188 / 1.000"
振れ精度
  • Kennametal：TIR 0.025mm（検索要約のみ・未確認）[14]
公開資料で確認できず
用途：主に穴あけ・リーマ・タップ

5C5C

規格
Hardinge 系の業界標準（16C・20C・25C・3J は同系の別サイズ）
テーパ角
—[16]公開資料で確認できずRoyal Products は「10° angle」とだけ書き、片側か夾角かは不明
サイズ
5C
寸法
後部径 1.250"（31.75）、全長 3.281"（83.34）、ねじ 1.238"×20 RH、内部ストップねじ 1.041"×24[15]資料1件・参考
つかめる径（mm）
0.5〜27[15]資料1件・参考丸の最大 1-1/16"（26.99mm）、六角 7/8"、四角 3/4"。メートル品は 0.5–27mm を 0.5 刻み
縮み幅（mm）
—公開資料で確認できずHardinge 資料に縮み幅の記載なし（基本は径ごとの専用品）
振れ精度
  • Hardinge：標準 .001" 以下 / 特別精度 .0002"（.005mm）以下[15]
資料1件・参考
用途：旋盤のワーク把持（コレットクローザ）。フライス・研削盤の治具にも使う

DIN 6343（旋盤用・押出し式）161E / 163E / 171E / 173E / 185E など

規格
DIN 6343（1961-04 版、廃止）
規格の状況
廃止（Withdrawn）[17]資料1件・参考
テーパ角
—公開資料で確認できずショップのページにしか角度が無い
サイズ
161E / 163E / 171E / 173E / 185E など
つかめる径（mm）
—[18]公開資料で確認できず173E で 3–42mm という値は販売店を兼ねる Knuth のみ
ツーリングメーカーの資料は見つからない

ストレートコレット（ミーリングチャック用・各社独自）BIG C コレット（C20/C25/C32 など）、OCA

規格
独自規格
テーパ角
なし（ストレート）[20]資料1件・参考
サイズ
BIG C コレット（C20/C25/C32 など）、OCA
つかめる径（mm）
6〜40[19]資料1件・参考C コレット ø6–40mm。OCA（クーラント用）ø6–32mm
縮み幅（mm）
—[19]公開資料で確認できずシャンク径ごとの専用品（縮み幅の表記なし）
大きいミーリングチャックで細いシャンクをつかむための径変換スリーブ。他社品は未調査

BIG NEW BABY（NBC コレット）NBC6 / 8 / 10 / 13 / 16 / 20 / 25

規格
独自規格（BIG DAISHOWA）
テーパ角
—公開資料で確認できず記載なし
サイズ
NBC6 / 8 / 10 / 13 / 16 / 20 / 25
つかめる径（mm）
0.25〜25[21][22]資料1件・参考セット構成（インチ→mm）：NBC6 0.25–6、NBC8 0.5–8、NBC10 1.5–10、NBC13 2.5–13、NBC16 2.5–16、NBC20 2.5–20、NBC25 15.5–25。チャックの把握範囲は ø0.25–20mm
縮み幅（mm）
0.25（小径）/ 0.5（大径）[23]資料1件・参考例 NBC10-1.75AA＝1.5–1.75、NBC10-10AA＝9.5–10。EAA（エンドミル用）は定寸
振れ精度
  • BIG DAISHOWA：AA 等級：口元 1 μm、テストバー先端（4D）3 μm。全数を2回検査[23][22]
資料1件・参考
ER との互換はない

📚出典

印のない値は、別々の発行元の資料 2 つ以上で一致したものです。ER（DIN 6499）の振れ公差の表は有料の規格本文にしかないため、メーカーの公表値を載せています。

  1. REGO-FIX AG「Technical data: ER collet cavities and matching clamping nuts（サイズごとの把握範囲・ナットねじ）」
  2. REGO-FIX AG「製品ごとの DIN 4000 XML（J4＝把握範囲。例：ER32 Ø12）。ER 標準品 283 件の XML を全件取得して集計」
  3. Techniks USA「Collets & Nuts Catalog（ER・DNA・TG・DIN 6388・DA、ナット）」
  4. REGO-FIX AG「Technical data: ER collets dimensions（D1・D2・L、図に 8°）」
  5. ISO「ISO 15488:2003 Collets with 8 degree setting angle for tool shanks（第2版、2020年に確認）」
  6. DIN Media「DIN 6499［廃止］Collets with 8° setting angle → DIN ISO 15488:2006-01」
  7. REGO-FIX AG「ER Standard collets（製品ページ：DIN 6499-B / ISO 15488、ER 8–50、把握径 1.0–36.0、Clamping range 1、Runout 10 μm）」
  8. REGO-FIX AG「ER Ultra precision (ER-UP) collets（Runout 5 μm）」
  9. HAIMER GmbH（自社の公式 Web ショップ）「High precision collet ER（ISO 15488、Runout accuracy 5 μm、ER16–ER40）」
  10. SCHUNK「ER collets PGR 5003（DIN ISO 15488-B、振れ・繰返し精度 5 µm）」
  11. DIN Media「DIN 6388［廃止］Collets for tool holder with taper ratio 1 : 10 → DIN ISO 10897:2006-01」
  12. DIN Media「DIN ISO 10897（ISO 10897:1996、テーパ比 1:10）※ページ上で廃止表示」
  13. Techniks USA「Collet Chucks Catalog（TG100 チャックの把握範囲 .094–1.0"）」
  14. Kennametal「DA collets（検索要約のみ・本文未確認）」
  15. Forkardt Hardinge「Hardinge Spindle Tooling 2348J（5C/16C/20C/25C/3J の寸法・把握能力・TIR）」
  16. Royal Products「5C Step Collet（"close on the 10° angle"）」
  17. DIN「DIN 6343 Push-out Collets / Druck-Spannzangen、1961-04 版、Withdrawn」
  18. KNUTH Werkzeugmaschinen（工作機械メーカー兼販売）「Collets DIN 6343/173E（3–42mm、長さ 94mm）」
  19. BIG DAISHOWA「Vol.5 p.407–408 C COLLETS ø6–40mm / OCA ø6–32mm」
  20. BIG DAISHOWA「Straight Collets（C / AC / SL）」
  21. BIG DAISHOWA「Vol.3 p.375 NEW BABY COLLET SET（シリーズごとの把握範囲・インチ）」
  22. BIG DAISHOWA「High Performance Tooling Solutions Vol.5 p.24 NEW BABY CHUCK（ø0.25–20mm、1μm at nose / 3μm at 4d）」
  23. BIG DAISHOWA「NEW BABY COLLET（AA 等級、口元 1µm・テストバー先端 3µm、EAA＝エンドミル用の定寸）」
