研削盤のツーリング

砥石の寸法の書き方と形状番号、一般砥石(例 WA60K8V)と超砥粒ホイールの表示記号の読み方、フランジの決まり、最高使用周速度、試運転などの安全の決まり(研削盤等構造規格・安衛則)。

▸寸法の表し方

一般品
外径(D)×厚さ(T)×穴径(H)mm の順。例 305×25×76.2、205×19×25.4[1][2][3]1号・2号以外は細部寸法か図面が必要(ノリタケ)
超砥粒ホイール
外径×厚さ×穴径に砥粒層の厚さを加える(例 200×15×50.8×3)[3][4]
規格
—公開資料で確認できずJIS R 6211・ISO 525 の本文・概要は JSA・ISO の取得に失敗し確認できず。値はメーカー資料から

▸形状番号

  • 平形[1][2][3]
  • リング形[1][3]
  • 片テーパ形[1][3]
  • 両テーパ形[1]資料1件・参考
  • 片へこみ形[1]資料1件・参考
  • ストレートカップ形[1]資料1件・参考
  • 両へこみ形[1]資料1件・参考
  • ダブルカップ形[1]資料1件・参考
  • テーパカップ形[1]資料1件・参考
  • 皿形[1]資料1件・参考
  • のこ用皿形[1]資料1件・参考
  • 逃げ形・へこみ形[1]資料1件・参考
  • オフセット形[1][2]ニューレジストンの例は27号
  • 両ドビテール形(旧10号)[1]資料1件・参考

▸超砥粒ホイールの形状

ダイヤ・CBN ホイールは 1A1 のような形状タイプ記号で台金と砥粒層の形を表す[3]資料1件・参考

▸縁形

1号平形の外周端面の形をアルファベットの縁形記号で表す(例 A)[2][3]

▸一般砥石の表示

並び順
砥粒(砥材)、粒度、結合度、組織、結合剤、細分記号(メーカー独自)、最高使用周速度[1][2][3]
例(メーカー別)
  • 1号 305×25×76.2 WA 60 K 7 V 33m/s[1]
  • 1号 A 205×19×25.4 WA 60 K 7 V 1 33m/s[2]
  • 305×32×127 32A 60 K 8 V** 1 A[3]
例の読み方
WA60K8V=白色アルミナ砥粒・粒度60・結合度K・組織8・ビトリファイド結合剤[1][3]
砥材
  • ノリタケ:PA・SA・CX(A 系)[1]
  • クレトイシ:RA 淡紅色アルミナ・32A 解砕形アルミナ・SG 微細結晶アルミナ・ZG アルミナジルコニア[3]
粒度
  • 決まり 数字が小さいほど粗く、大きいほど細かい[1][2][3]
  • 範囲(メーカー別)
    • F8〜F220(粗粒、F 表示)、#240〜#8000(微粒、# 表示)。JIS では 8〜3000 番を区分[1]
    • 8(粗)〜3,000(細)[3]
  • 使い方の注意 F36 程度までは自由研削(バリ取り・切断)、F46 より細かいものは機械研削に主に使う[1]資料1件・参考
結合度
A(軟)〜Z(硬)のアルファベット[1][2][3]
組織
  • 決まり 砥粒率を数字で表し、数字が小さいほど密(砥粒が多い)、大きいほど粗[1][2][3]
  • 範囲(メーカー別)
    • 1(密)〜14(粗)[3]
オフセット砥石では組織を表記しない(ニューレジストン)
結合剤
  • ノリタケ:M=メタル、P=電着[1]
  • クレトイシ:E=シェラック、SS=オキシクロライド。頭文字以降は自社独自の結合剤記号[3]
  • ニューレジストン:BF=補強レジノイド(オフセット砥石の例)[2]
細分記号
結合剤の後ろの細分記号はメーカー独自[2][3]

▸超砥粒ホイールの表示

並び順
砥粒、粒度、結合度、集中度、結合剤[3][4]
例(メーカー別)
  • SDC 200 N 100 BDH 3.0(最後は砥粒層厚 mm)[4]
  • 200×15×50.8×3 B 80 H 200 V** 1A1(B=CBN、最後の 1A1 は形状タイプ)[3]
砥材(メーカー別)
  • SD 合成ダイヤモンド、ASD 合成ダイヤモンド(金属被覆)、B または CBN=CBN、CB=CBN(金属被覆)[3]
  • SDC=金属被覆ダイヤモンド[4]
結合度(メーカー別)
  • A(軟)〜R(硬)[3]
集中度
集中度100=砥粒率25 vol%(集中度÷4=砥粒率)[5]資料1件・参考
集中度(メーカー別)
  • 125(低)〜200(高)の表示例[3]
結合剤(メーカー別)
  • V ビトリファイド、B レジン、M メタル、MKSL メタルシングルレイヤー、EP 電着[3]
  • V・B・M・P(電着)が CBN・ダイヤに適用[1]
JIS の注記
JIS ではレジンボンドの記号は B だが、メーカーは独自のボンド名(例 BDH)を表示することが多い[4]資料1件・参考
定義
JIS B 4131 では、主に金属台金の外周または端面に砥粒層をもつものを『ホイール』と呼び、JIS R 6210・R 6212 の研削といしと区別する[6]資料1件・参考
集中度 100 の定義
—公開資料で確認できず『4.4 ct/cm³=集中度100』は検索要約に出たが、取得したメーカー資料の本文では確認できなかった

▸フランジ

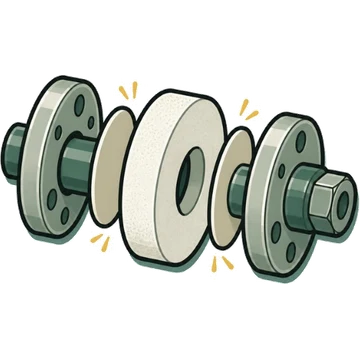

フランジのイメージ図
イメージ図
一般
研削盤に研削といしを取り付けるときは構造規格に適合したフランジを使う(リング形・ジスク形の台板、ナット付きといし、セグメント、軸付き、精密内面研削の平形といし等は別の取付け具でよい)[7]資料1件・参考
材質
ねずみ鋳鉄品(JIS G 5501-1956 の2種)相当以上の引張強さの材料で、変形しないこと[7]資料1件・参考
両側を同じ寸法に
固定側と移動側で直径・接触幅を等しくする[7][8][1]
固定側
固定側フランジはキー・ねじ・焼ばめ・圧入等でといし軸に固定し、締付けねじはしまり勝手にする[7]資料1件・参考
ストレートフランジ
  • 直径 研削といしの直径の 1/3 以上[7][9]
  • 逃げ 逃げ 1.5 mm 以上[7][9]
  • 接触幅
    • D≦65 0.1Df を超え 0.26Df 未満
    • 65<D≦355 0.08Df を超え 0.18Df 未満
    • D>355 0.06Df を超え 0.18Df 未満
    [7]資料1件・参考D=といしの直径、Df=フランジ直径
  • 補強切断といし 最高使用周速度 80 m/s 以下の補強切断といし(切断荷重 700 N 以上の補強)では 1/4 以上でよい[7][9]クレトイシは旧単位(毎分4,800 m・71 kg)で同じ内容を記載
スリーブ・アダプタフランジ
  • 式 Df ≧ κ(D − H) + H(H=フランジのパイロット径)[7][9]
  • 切込み角
    • D<610
      • 普通 0.13
      • 高速 0.15
    • 610≦D<760
      • 普通 0.11
      • 高速 0.13
    • 760≦D<1065
      • 普通 0.1
      • 高速 0.12
    • D≧1065
      • 普通 0.08
      • 高速 0.1
    [7]資料1件・参考normal=普通速度、highSpeed=普通速度以外
  • アダプタの限度 アダプタフランジは普通速度以外(高速度)のといしに使ってはならない[7][9]
安全フランジ
  • 平形 といし直径の 2/3 以上
  • ダブルテーパ 1/2 以上
  • 逃げ 1.5 mm 以上
  • 接触幅 フランジ直径の 1/6 以上
  • テーパの当たり 両テーパ用は接触面に 1/16 以上のこう配
[7]資料1件・参考
吸取紙(ブロッタ)
といしのラベル(紙製パッキン)を使い、ラベルはフランジ径より大きいものを使う。平形用セーフティフランジではゴム製ラベル[7][1][8]

▸最高使用周速度

定義
といしを安全に使える周速度の上限(m/s)。これを超えて使用してはならない[10][1][9][2]
普通使用周速度の限度(m/s)
  • 項目
      • 砥石 平形(補強なし・一般用)
      • 無機質 33
      • 有機質 50
      • 砥石 平形(補強なし・超重研削用)
      • 無機質 —
      • 有機質 63
      • 砥石 平形(ねじ研削・みぞ研削用)
      • 無機質 63
      • 有機質 63
      • 砥石 平形(クランク軸・カム軸研削用)
      • 無機質 45
      • 有機質 50
      • 砥石 平形(補強・D≦100 かつ T≦25)
      • 無機質 —
      • 有機質 80
      • 砥石 平形(補強・100<D≦205 かつ T≦13)
      • 無機質 —
      • 有機質 72
      • 砥石 片テーパ・両テーパ・片へこみ・両へこみ・セーフティ・皿・のこ用皿
      • 無機質 33
      • 有機質 50
      • 砥石 リング形
      • 無機質 30
      • 有機質 35
      • 砥石 ストレートカップ・テーパカップ
      • 無機質 30
      • 有機質 40
      • 砥石 ジスク形
      • 無機質 33
      • 有機質 45
      • 砥石 オフセット形(D≦230・T≦10、補強なし/補強)
      • 無機質 —
      • 有機質 57/72
      • 砥石 切断といし(補強なし/補強)
      • 無機質 —
      • 有機質 63/80
    [7][1][9]
研削盤等構造規格 別表『普通使用周速度の限度』。無機質=ビトリファイド等、有機質=レジノイド等
輸入品の換算
  • 8500 45
  • 9500 50
  • 12000 60
  • 16000 80
  • 20000 100
  • 6500 ft/min 33
[7]資料1件・参考輸入といしのフィート毎分→m/s 換算
周速度ごとの寸法の限度
  • 普通速度以外・45 m/s 以下(平形など) D≦1065、穴径 H≦0.6D
  • 45〜60 m/s D≦1065、H≦0.5D
  • 60〜80 m/s(平形・オフセット・切断等) D≦760(切断は1500)、H≦0.33D
  • 80〜100 m/s D≦760(切断は1500)、H≦0.2D
  • 普通速度 H≦0.7D
[7][9]構造規格第14条の表の主な値のみ。厚さ等の条件は告示本文を参照
回転試験
直径100 mm 以上のといしはロットごとに最高使用周速度の 1.5 倍で回転試験[7]資料1件・参考
色帯(メーカー別)
  • 高速度といしの色帯:45 m/s 以下=青、45〜60=黄、60 超=赤(幅20 mm 程度)[9]
表示の義務
といしには製造者名・結合剤の種類・最高使用周速度を表示(直径75 mm 未満は最小包装単位ごとでよい)[7]資料1件・参考

▸使うときの決まり

試運転
作業開始前に1分以上、といしを取り替えたときは3分以上の試運転[10][8]
側面の使用
側面使用を目的とするといし以外は側面を使ってはならない[10][9]
覆い
回転中のといしが危険を及ぼすおそれがあるときは覆いを設ける(直径50 mm 未満は除く)[10]資料1件・参考
ワークレスト
卓上・床上用研削盤はワークレストと周面のすき間を3 mm 以下に調整できること。覆いと周面のすき間は10 mm 以下に調整できること[7]資料1件・参考
使用の限度(メーカー別)
  • 平形はフランジから出ている部分の 1/10、へこみ形はへこみを除いた部分の 1/5 までが使用限界の目安[9]
穴径の公差(メーカー別)
  • 機械研削用の穴径許容差:1.6≦H≦50 は +0.16/0、50<H≦80 は +0.19/0、80<H≦180 は +0.25/0 …(軸側が f7 以上の場合)[9]

▸機械側の取付

機械ごとの砥石の穴径
  • ⌀180〜255×8〜19×⌀50.8[11]
  • ⌀200〜355×25〜38×⌀127[11]
といし軸のテーパ
—公開資料で確認できず平面研削盤・円筒研削盤のといし軸端テーパ・フランジ取付寸法を示した公開資料は見つからなかった(機種別の取扱説明書扱いとみられる)
