旋盤のツーリング

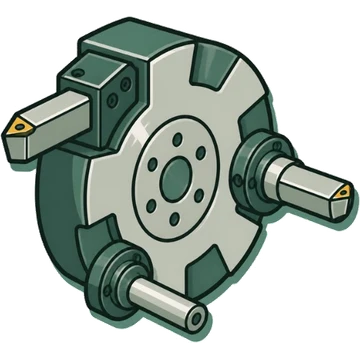

▸タレットの工具取付

VDI（DIN 69880 / ISO 10889）

• 名前 VDI（円筒シャンク形ツールホルダ）
• 規格 ISO 10889-1 は円筒シャンクと取付穴の互換寸法・データ媒体関連寸法・受渡し条件を定め、非回転工具の工作機械（主に旋盤）向けとされる。タレットメーカーの資料では工具取付座を「DIN 69880」と表記している^[1][2]資料1件・参考ISO 10889 と DIN 69880 が同じ系統であることは公開の一次資料では直接確認できず（販売店の商品ページにのみ併記がある）。ISO 10889-1:2004 は2020年に確認済みで現行
• 締め付け シャンクにセレーション（歯）があり、タレット内部の歯付きの相手部品とかみ合わせて締め付ける。外周取付・端面取付の両方がある^[3][4]
• 芯出し 取付時にホルダの真直を測って合わせる作業が必要になるのが特徴（BMT と比べた短所）^[4]資料1件・参考
• シャンク径
  • 項目
    • 16^[2]資料1件・参考
    • 20^[2]資料1件・参考
    • 25^[5]資料1件・参考DMG MORI CTX alpha VDI25 Trifix の対応品として記載
    • 30^[2][5][6]
    • 40^[2][5][6]
    • 50^[5]資料1件・参考Hurco TMM 12i（VDI50）や Sauter の VDI50 外周取付タレットの対応品として記載
    • 60^[5]資料1件・参考Duplomatic・EMCO Maxxturn 200 の対応品として記載
    • —公開資料で確認できず公開の一次資料で VDI80 の記載を確認できなかった
  VDI の呼び数字＝シャンク径(mm)。サイズごとに確認できた資料を記録
• 回転工具の結合 回転工具の駆動部は DIN 1809・DIN 5480・DIN 5482 など機種ごとに異なる規格が使われる（VDI シャンクと別の話）^[5][6][2]
• 機械ごとの採用
  • CTX alpha VDI25/VDI30、CTX beta VDI30/VDI40、CLX 450/550 VDI40、NLX 1500-2500 Y/SY VDI40 など^[5]
  • LB/LU 2000M＝VDI30、LB/LU 3000M・4000M＝VDI40^[5]
  • TMM 8i＝VDI30、TMM 10i＝VDI40、TMM 12i＝VDI50（いずれも DIN1809）^[5]
  • Hyperturn 645/665・Maxxturn 65＝VDI40、Maxxturn 200＝VDI60^[5]
  • B500・G420＝VDI40^[5]

BMT

• 名前 BMT（Base Mounted Turret）
• 取付 ホルダをタレット端面に4本のボルトで固定し、タレット面のキーで位置決めする。VDI より剛性が高いとされ、真直合わせが不要^[4][7]
• 規格化 ISO・DIN などの規格番号は公開資料で確認できなかった。工具メーカーは機械メーカー・機種ごとに対応ホルダを用意している^[8][5]資料1件・参考Sandvik は「機械ブランドごとに固有のボルトパターン」と説明。一方 Eppinger は「BMT は Eppinger で開発され、世界標準になった」と自社サイトに書いており、規格の位置付けは資料で食い違う。README-2.md 参照
• 確認できたサイズ BMT40、BMT45、BMT55、BMT60、BMT65^[5][6]資料1件・参考BMT45・BMT65 は WTO と Sauter の両方に記載（この2つは high 相当）。BMT40・55・60 は WTO の対応機種一覧のみ。BMT75・BMT85 は公開の一次資料で確認できず
• 機械ごとの採用
  • NTX 2000-3000 2nd Generation＝BMT40 または BMT60^[5]
  • Puma 2100 系＝BMT55 または BMT65、Puma 3100＝BMT65、Puma MX1600 ST・TT1300＝BMT45、Puma TT2100＝BMT55^[5]
  • VL 2・VT 2＝BMT55、VL 6・VT 4-4＝BMT65^[5]
  • Hyperturn 45＝BMT45、Hyperturn 65＝BMT55、Hyperturn 95/110・Maxxturn 110＝BMT65^[5]
  • GS 200, 250 MSY＝BMT65（BMT でない仕様もある）^[5]
  • TMX8・TMX10 MY/MYS＝BMT65（DIN1809 仕様もある）^[5]
  • HD2600/3100M＝BMT65、SKT160/180TT＝BMT55^[5]
  • QT-Ez 8/10/12 の一部仕様＝BMT55^[5]
  • TC 300・TC 600・Microturn＝BMT45^[5]
  • XT-8MY＝BMT55^[5]
  • BMT45・BMT65 用ツーリングカタログを公開^[6]

ボルトオン

• 名前 ボルトオン（角バイト・ボーリングバーをタレットに直接クランプする方式）
• 例 オークマ MULTUS U の下刃物台（V12 タレット）：外径バイト □25 mm、ボーリングバー ø40 mm^[9]資料1件・参考
• くし刃形 —公開資料で確認できずくし刃形刃物台の工具取付規格・寸法を説明した公開の一次資料は見つからなかった（機種ごとの仕様）

▸角シャンク

名前

角シャンクバイト（外径ホルダ）のシャンク断面

サイズ

□8、□10、□12、□16、□20、□25、□32^[10]資料1件・参考三菱マテリアルの呼び記号表の範囲（記号はシャンク高さ・幅の mm 値。08 は 8 mm）。□25 はオークマのカタログ（外径バイト 25×25）でも確認。京セラはシャンク高さ・幅を mm の数字で表示すると記載（T2-016）。□40 以上の扱いは確認できず

▸外径バイトホルダの記号（ISO 5608）

規格

ISO 5608:2012 は刃先交換式インサート用の旋削・倣いホルダとカートリッジの呼び方を定める（1995年版は廃止）^[11]資料1件・参考

例

PCLNR 2525M12

桁ごとの意味

• • 三菱マテリアル：M＝ウェッジロック形・重切削用ダブルクランプ形^[10]
  • 京セラ：M＝二重クランプ方式、W＝ウェッジロック方式、C＝クランプオン方式、A＝背面クランプ方式^[12]
  M の意味がメーカーで異なる。README-2.md 参照
• • 三菱マテリアル：X＝特殊形状^[10]
• • 三菱マテリアル：N＝62.5°、Q＝105°、Z＝特殊^[10]
  • 京セラ：C＝90°、R＝75°、U＝93°、W＝60°、Y＝85°。N は表の読み取りで 63° とみられるが、レイアウト上 95° と並んでおり判別できない^[12]
  N の角度は三菱 62.5° と京セラ（63° とみられる）で表記が異なる
• • 京セラ：B＝5°、D＝15°、P＝11°^[12]
• • 桁 5
  • 項目 勝手
  • 記号 R
  • 記号
    • R 右勝手
    • L 左勝手
    • N 勝手なし
    ^[10][12]
• • 桁 6
  • 項目 シャンク高さ×幅（mm）
  • 記号 2525
  • 記号 2桁ずつ高さ・幅の mm（例 2525＝25×25、08＝8 mm）^[10][12]
• • 京セラ：A=32, B=40, C=50, G=90, J=110, JX=120, L=140, N=160, S=250, T=300, U=350, V=400, W=450, Y=500, X=特殊。機械側の制約で全長と記号が一致しない製品があると注記^[12]
• • 桁 8
  • 項目 切れ刃長さ（インサートの大きさ）
  • 記号 12
  • 記号 インサート形状と内接円から決まる切れ刃長さの整数部（例：80°菱形・内接円12.70 mm→12、9.525 mm→09）^[10]資料1件・参考

例の読み方

PCLNR 2525M12＝レバーロック・80°菱形・切込み角95°・逃げ角0°（ネガ）・右勝手・シャンク25×25 mm・全長150 mm・切れ刃長さ12（CN□□12□□ インサート）^[10][12]各桁を両社の記号表で読み替えたもの。個別品の寸法は三菱の Web カタログで確認しようとしたが、Web カタログへ転送され本文を取得できなかった

▸ボーリングバーの記号（ISO 6261）

規格

ISO 6261 は刃先交換式インサート用ボーリングバー（円筒シャンク）の呼び方を定める（概要ページは1995年版で廃止、現行は2011年版）^[13]資料1件・参考

例

S20R-SCLCR09

桁ごとの意味

• • 桁 1
  • 項目 シャンク材質
  • 記号 S
  • 記号
    • S 鋼シャンク
    • A 鋼シャンク（クーラント穴付き）
    • C 超硬シャンク
    • E 超硬シャンク（クーラント穴付き）
    ^[14][15]京セラは C・E に「頭部鋼製を含む」と注記
• • 桁 2
  • 項目 シャンク径（mm）
  • 記号 20
  • 記号 8、10、12、16、20、25、32、40^[14]資料1件・参考三菱の記号表の範囲
• • 京セラ：G=90, J=110, L=140, N=160, P=170, W=450, Y=500, X=特殊 も記載^[15]
• • 京セラ：C＝クランプオン、M＝二重クランプ、W＝ウェッジロック も記載^[15]
• • 京セラ：J＝70°菱形、R＝丸形 も記載^[15]
• • 三菱マテリアル：F＝91°^[14]
  • 京セラ：F＝90°（ほかに P・S・W・Y・X・Z の記号があるが、抽出したテキストで記号と角度の対応を確定できなかった）^[15]
  F の角度が三菱 91°・京セラ 90° で異なる
• • 京セラ：B＝5°、D＝15° も記載^[15]
• • 桁 8
  • 項目 勝手
  • 記号 R
  • 記号
    • R 右勝手
    • L 左勝手
    ^[14][15]
• • 桁 9
  • 項目 切れ刃長さ
  • 記号 09
  • 記号 インサート形状と内接円から決まる（例：80°菱形 内接円9.525 mm→09、12.70 mm→12）^[14]資料1件・参考

メーカーごとの書式

• 例 S16M S C L C R 09（材質・径・長さの後にハイフンなし表記の例）^[14]
• 例 S12M-SCLPR09-16。末尾にハイフンで最小加工径（mm）を付ける^[15]

例の読み方

S20R-SCLCR09＝鋼シャンク・径20 mm・全長200 mm・スクリューオン・80°菱形・切込み角95°・逃げ角7°・右勝手・切れ刃長さ09^[14][15]

▸ボーリングバーの突出し量

L/D＝突出し量÷シャンク径。メーカーごとに条件・製品が違うので1つに決めない

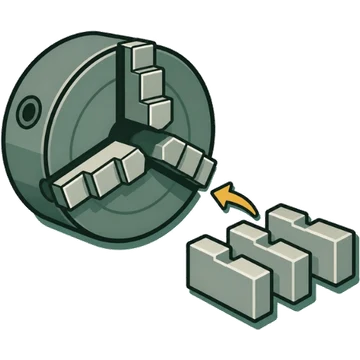

▸チャック

爪

• 生爪 生爪（ソフトジョー）。北川は SJ の記号で、チャック呼び・形状・セレーションピッチ・高さで品番を構成^[20][21]資料1件・参考同一発行元（北川）の2ページなので medium
• 硬爪 硬爪（焼入れした爪）。北川は受注対応、RÖHM は焼入れ爪をカタログ掲載^[21][22]

爪のセレーション

• メートル系の細目セレーション^[20][23][22]Schunk は Kitagawa B200 シリーズと互換と記載
• 北川の爪の選択肢（品番の4桁目 2）^[20][21]資料1件・参考
• インチ系セレーション^[23][22]
• インチ系セレーション^[22]資料1件・参考
• RÖHM の爪注文書に並ぶその他の選択肢^[22]資料1件・参考

主軸端

• ISO の部
  • ISO 702-1 円すい接続（短テーパ、A形。DIN 55026 相当）
  • ISO 702-2 カムロック形（DIN 55029、ASA B5.9 の D1 相当）
  • ISO 702-3 バヨネット形（DIN 55027）
  ^[24][25][26]部の名前は ISO の概要ページ、DIN・ASA との対応は RÖHM のカタログ表記。ISO 702-4（円筒接続）は検索要約に出たのみで一次資料の本文では確認できず
• A1・A2 形 ISO 702-1 の短テーパには A1・A2 形がある（RÖHM の主軸端表記 'A1/A2'）^[26]資料1件・参考
• サイズ（テーパ形） 4、5、6、8、11、15^[26][9]RÖHM の ISO 702-1 チャック表のサイズ。オークマのカタログで JIS A2-6・A2-11 を確認
• サイズ（カムロック） 3、4、5、6、8、11、15^[26]資料1件・参考RÖHM の ISO 702-2（カムロック）チャック表のサイズ
• ゲージ径（Röhm、mm）
  • 4 82.62
  • 5 104.8
  • 6 133.4
  • 8 171.4
  • 11 235
  • 15 330.2
  ^[26]資料1件・参考RÖHM の ISO 702-1 表の F 寸法をカタログの表記どおり記録（短テーパの基準径とみられるが、表の見出しに説明がなく意味は未確認）
• JIS 国内の機械カタログでは主軸端を「JIS A2-6」のように表記（オークマ MULTUS U：A2-6、ビッグボア仕様 A2-11）^[9]資料1件・参考JIS B 6109 と ISO 702 の対応関係（一致・修正）は JSA のサイトにつながらず確認できなかった

▸コレットチャック

対応する形

• 5C
• 16C
• DIN 6343 173E
• DIN 6343 185E
• DIN 6343 Varibore（673 系）
• Rubberflex
• DC クランピングヘッド

^[27]資料1件・参考北川のコレットチャックの対応一覧

DIN 6343 177E

—公開資料で確認できず177E を明記した公開の一次資料は見つからなかった

DIN 6343 の把握径

—公開資料で確認できず173E・185E の把握径範囲をメーカー公式資料で確認できなかった（販売店ページのみ）

5C

• 丸の把握能力 1-1/16" (26.99 mm)
• 六角の把握能力 29/32" (23.02 mm)
• 四角の把握能力 3/4" (19.05 mm)
• 背面の径 1.250" (31.75 mm)
• 全長 3.281" (83.34 mm)
• 引きねじ 1.238"×20 RH
• 内側のストップねじ 1.041"×24 RH

^[28]資料1件・参考Hardinge の寸法表。丸 63/64" 超などは内側の止めねじなし。同社の別の商品ページでは六角の把握能力を 7/8" と書いたものもあり、README-2.md に記録

16C

• 丸の把握能力 1-5/8" (41.28 mm)
• 全長 4.312" (109.52 mm)
• 引きねじ 1.870"×1.75 mm RH

^[28]資料1件・参考

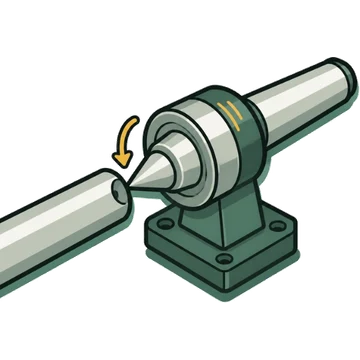

▸センター

種類

• 回転センター 回転センター
• 止まりセンター 止まりセンター

シャンク

心押し台のテーパ穴にモールステーパのシャンクで差し込む。例：オークマ MULTUS U3000/U4000 の内蔵形心押し台は MT No.4^[9]資料1件・参考モールステーパの寸法は別担当（morse-tapers.json）

▸複合加工機の工具主軸

HSK-T

• 規格 ISO 12164-3:2008 として国際規格化された複合加工機の旋削用 HSK。マシニングセンタ用 HSK-A（ISO 12164-1）と互換^[29][30]
• JIS 2013年に JIS B 6064-3 として制定^[29]資料1件・参考
• キーのはめあい
  • HSK-A63 キー溝とキーのすきま 最小0.15〜最大0.33 mm
  • HSK-T63 最小0.015〜最大0.075 mm
  ^[29][30]旋削時の刃先位置の再現性のため HSK-T はキーとキー溝の公差を厳しくしている
• 共同開発
  • 三菱マテリアル：国内メーカー17社で共同開発^[29]
  • 京セラ：国内メーカー16社で共同開発（ICTM 規格）^[30]
  社数が資料で食い違う
• 注意 HSK-T ターニングホルダは首部が太く短いため、HSK-A 仕様の複合加工機では ATC 仕様によって装着できないことがある^[29]資料1件・参考

Capto

• 規格 Coromant Capto は ISO 26623（京セラは ISO 26623-1 と JIS B 6066-1『2面拘束形ポリゴンテーパシャンク及び主軸端』に準拠したポリゴンテーパシャンクを PSC 互換工具として販売）^[31][30]
• サイズ C3〜C10。大型旋盤の長いボーリングバーには C8・C10^[31]資料1件・参考
• 京セラ PSC
  • PSC32 DCSFMS 32 mm
  • PSC40 40 mm
  • PSC50 50 mm
  ^[30]資料1件・参考
• Sandvik の説明 Sandvik は Capto を静止・回転の両方でトルクと曲げ剛性の要求を満たす唯一のカップリングと説明（メーカーの主張）^[31]資料1件・参考

機械ごとの採用

• 標準 HSK-A63（T63）、オプション CAPTO C6・KM4X63^[32]
• H1 主軸 HSK-A63（市販の DIN 69893-1 HSK-A63 ミーリング工具が使える）、オプション CAPTO C6。旋削工具はオークマ標準品以外を使う場合は要相談（はめあい精度のため一部寸法を独自設計）^[9]
• Super Mill WT-150・WY-250・SC-200L に Capto タレット仕様あり^[5]
• Coromant Capto のみ（WTO の対応表）^[5]

KM

—公開資料で確認できずKM（ISO 26622）の規格内容は Kennametal のサイトがアクセス拒否で確認できず。採用例はマザックの KM4X63 オプションのみ確認

DMG MORI

—公開資料で確認できずDMG MORI NTX の工具主軸仕様（Capto C6 / HSK-A63 / HSK-T63）は公式ページ本文で確認できず（中古機販売サイトにのみ記載）
