歯切り法の比較

歯車の歯をつくる 10 の方法を、どんな歯車に使えるか・精度・焼入れの前か後か・生産性で並べました。工作機械メーカーと工具メーカーの公開技術資料・技報から、項目ごとに出典を付けています。

▦早見表

歯切り法外歯内歯段付きはすば
ホブ切り○×△○
歯車形削り（ギヤシェーパ・ピニオンカッタ）○○○○
スカイビング（パワースカイビング）○○△○
シェービング○△△○
歯車研削（ねじ状砥石・創成研削）○△△○
歯車研削（成形砥石・成形研削）○？？？
ブローチ削り（内歯・スプライン）△○△△
ラック形削り（ギヤプレーナ）○？？○
歯車ホーニング○？△？
転造○？？？

○ 使える　△ 条件つき・一部　× 使えない　？ 公開資料で確認できず。記号は下の説明の書き出しから付けた目安です。理由や条件は各工法の説明を見てください。

ケズリバ（kezuriba.net）/gears/methods/ より印刷

⚙ホブ切りGear hobbing

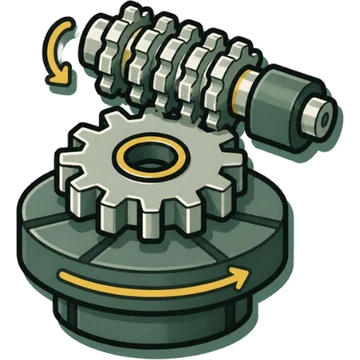

ホブ切りのイメージ図
イメージ図（実際の機械・工具の形はメーカーや機種で違います）
しくみ
ねじ状のホブ（仮想ラック）とワークを同期回転させ、ホブをワークの歯幅方向に送って歯形を創成する連続切削。ホブ1回転でワークが条数分の歯だけ進む。[1][2][3]
外歯の歯車
可（平歯車・はすば歯車。スプライン・スプロケット・ウォームホイール・非インボリュート歯形用のホブもある）[1][4][5][6]
内歯の歯車
不可（工具が干渉）。内歯はギヤシェーパ・ブローチ・スカイビングで加工[7][8]資料1件・参考
段付きの歯車
段付きで工具が干渉する歯車は不可。ギヤシェーパで加工[7]資料1件・参考
はすばの歯車
可（ホブヘッドを旋回して加工。はすばの送りは軸方向に与え、実送りは送り÷cos(ねじれ角)）[9][7]
精度
経済的な目安（旧JIS B 1702）：焼入れしない歯車の歯切りで旧4〜8級、焼入れ後の歯切り歯車で旧6〜8級（新JIS≒旧JIS＋4級の目安）。高精度機では GE15FR Plus でピッチ精度 ISO 0級相当の事例。ホブの AA 級は DIN 6〜7級の仕上げ用、A 級は研削前用[10][11][12][9]資料1件・参考
焼入れ前・後
通常は焼入れ前（ソフト加工）。焼入れ後の小径歯車は超硬ホブによる仕上げ（スカイブホブ）が使われる[7][13][5]
生産性
連続切削のため歯切り法の中で最も能率が高く、量産で多用。多条ホブで能率は上がるが多角形誤差が増える[1][14][7]
工具
ホブ（一体・組立／ロー付け・多条、ハイス・粉末ハイス・超硬）[1][13][6]
機械
ホブ盤（立形・横形、ドライカット対応機）。例：ニデック GE/G シリーズ、カシフジ KN/KE/KA/KL、Gleason Genesis H[15][16][17][18]

⚙歯車形削り（ギヤシェーパ・ピニオンカッタ）Gear shaping

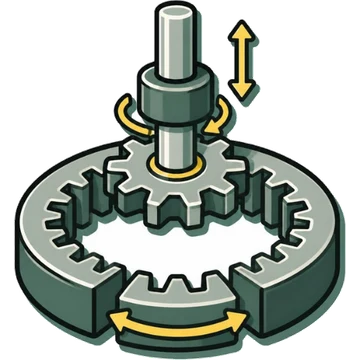

歯車形削り（ギヤシェーパ・ピニオンカッタ）のイメージ図
イメージ図（実際の機械・工具の形はメーカーや機種で違います）
しくみ
歯車形のピニオンカッタとワークをかみ合わせて同期回転させ、カッタを歯すじ方向に往復させて創成する。戻り行程は切削しない[19][2][7]
外歯の歯車
可[2][20]
内歯の歯車
可（ホブで加工できない内歯車の主要な加工法）[7][8][2][20]
段付きの歯車
可（段付き歯車・肩付き歯車）[7][8]資料1件・参考
はすばの歯車
可。通常はカッタのリードに合わせたヘリカルガイドが必要。NC でガイドレスにした機械もある[19][21][7]
精度
加工例：歯形 新JIS N6級・歯すじ N4級（SE25A、ピニオンカッタ 4000個加工後も同等）。内歯の比較では ISO 6級程度とする図あり。高精度機 SE25FR でピッチ ISO 2〜3級相当[7][19][8][22]
焼入れ前・後
焼入れ前（ソフト加工）[7][8]資料1件・参考
生産性
往復運動のため加工時間が長く、ホブ切り・スカイビングより低い。内歯の比較例でサイクル 180 s（スーパースカイビング 90 s）[19][8]
工具
ピニオンカッタ（ディスク形・ベル形／ハブ形・シャンク形・深ざぐり形）[20][4][23]
機械
ギヤシェーパ。例：ニデック SE/ST/S/SE25FR、Gleason GP/P シリーズ、Liebherr LS[21][24][25][23]

⚙スカイビング（パワースカイビング）Power skiving

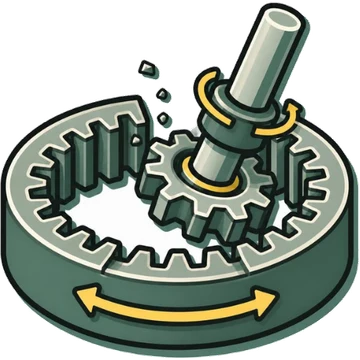

スカイビング（パワースカイビング）のイメージ図
イメージ図（実際の機械・工具の形はメーカーや機種で違います）
しくみ
ピニオン形などのカッタとワークの軸に交差角を付けて同期回転させ、接触点のすべりで切削する回転運動の連続加工[8][26][27][23]
外歯の歯車
可[23][28][29]
内歯の歯車
可（特に内歯車の高能率加工で採用）[8][27][23]
段付きの歯車
段付き・止まり穴形状でも可（干渉回避が条件）[27][28][23]
はすばの歯車
可（例：内歯 ねじれ角 20°）[8][27]
精度
ピニオンスカイビングで ISO 4〜5級の記述。加工例 歯形誤差 7 µm（新JIS 6級）。ギヤシェーピングより 1〜2 等級良いとする資料あり[8][27][23]資料1件・参考
焼入れ前・後
主に焼入れ前。焼入れ後のハードスカイビングも各社が提示[29][30]
生産性
ギヤシェーピングの 2〜5 倍速い（Liebherr）、2 倍以上（不二越）。工具寿命が課題とされ、多刃・樽形のスーパースカイビングカッタで改善した例がある[23][27][8]
工具
スカイビングカッタ（円錐形・円筒形、ディスク・ベル・シャンク形、粉末ハイス・超硬・刃先交換式）[23][4][27]
機械
スカイビング盤。例：ニデック MSS300、不二越 GMS450、カシフジ KPS21/30、Liebherr LK、Gleason 100PS〜800PS[31][30][32][33][29]

⚙シェービングGear shaving

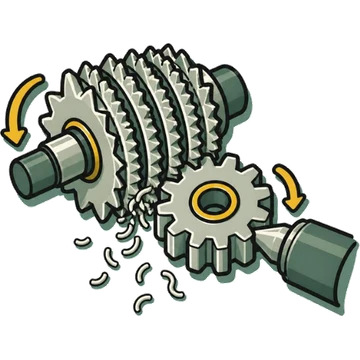

シェービングのイメージ図
イメージ図（実際の機械・工具の形はメーカーや機種で違います）
しくみ
歯面に細かいセレーションを持つシェービングカッタとワークを交差角（5°〜15°）でかみ合わせて回し、歯面のすべりで微小量を削る仕上げ加工[34][10]
外歯の歯車
可（加工法：コンベンショナル・ダイヤゴナル・アンダーパス・プランジ）[34][4][35]
内歯の歯車
専用カッタで可（不二越インターナルシェービング、Gleason 内歯用カッタ）[36][35]
段付きの歯車
隣に段があり交差角が取れない場合はアンダーパス法などで対応[34]資料1件・参考
はすばの歯車
可（カッタのねじれ角は 45°までの製品例）[23][34]
精度
目安（旧JIS）：焼入れしない歯車で旧1〜6級、焼入れ後は熱処理ひずみで旧3〜7級。同期シェービングでピッチ精度も改善[10][7]資料1件・参考
焼入れ前・後
焼入れ前のみ（焼入れ後は歯車研削）。熱処理ひずみを見込んだ歯形修整を事前に入れる[34][7]
生産性
比較的安価に量産でき、自動車・建機歯車の仕上げに使われる。プランジ法は高能率・長寿命で量産ラインに多い[34]資料1件・参考
工具
シェービングカッタ（外歯用・内歯用、ハイス・粉末ハイス・微粒超硬）[34][35][23]
機械
シェービング盤。例：ニデック FE30A・同期シェービング盤 FS30A、Gleason 200SVP・ZS(E)150T[37][7][35]

⚙歯車研削（ねじ状砥石・創成研削）Threaded wheel (generating) gear grinding

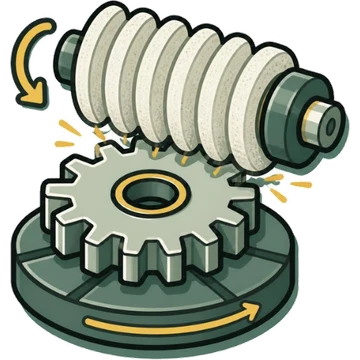

歯車研削（ねじ状砥石・創成研削）のイメージ図
イメージ図（実際の機械・工具の形はメーカーや機種で違います）
しくみ
ねじ状砥石とワークを同期回転させて創成研削する（シフト研削）[7][38][10]
外歯の歯車
可[38][39]
内歯の歯車
内歯車用は樽形ねじ状砥石の専用機（ニデック ZI25A、モジュール 1〜3）[40][8]
段付きの歯車
砥石が干渉する小径歯車などは難しく、焼入れ後の超硬ホブ仕上げが使われる[7]資料1件・参考
はすばの歯車
可（砥石ヘッド旋回 ±45°）[38]資料1件・参考
精度
加工例：歯形 JIS N1級・歯すじ N0級（ZE16C/26C）、歯形・歯すじ 新JIS 1級（ZE15A）。研削全般の目安は旧0〜5級[38][7][10]
焼入れ前・後
焼入れ後の仕上げ（熱処理ひずみを除去）[7][11]
生産性
高精度だが工程が増えコストが上がる。量産機で非加工時間 6 s の例[7][38]資料1件・参考
工具
ねじ状砥石（一般砥石・CBN）、ドレッサ[38][7][23]
機械
創成歯車研削盤。例：ニデック ZE16C/26C/40A、Gleason Genesis GX[38][39]

⚙歯車研削（成形砥石・成形研削）Profile (form) gear grinding

しくみ
歯溝形状に成形した円盤状砥石で1歯溝ずつ研削する（成形研削法）[10][7]
外歯の歯車
可（大形歯車まで）[41][42]
内歯の歯車
公開資料で確認できず公開資料で確認できず
段付きの歯車
公開資料で確認できず公開資料で確認できず
はすばの歯車
公開資料で確認できず公開資料で確認できず
精度
研削全般の目安は旧0〜5級（成形・創成の別はなし）[10]資料1件・参考
焼入れ前・後
焼入れ後の仕上げ[10][7]
生産性
公開資料で具体値を確認できず公開資料で確認できず
工具
成形砥石（CBN 電着の成形ディスクなど）[23]資料1件・参考
機械
成形歯車研削盤。例：ニデック ZG1000/ZGA1200〜2000（最大モジュール 35）、Gleason P400G〜P6000G・TITAN[41][7][42]

⚙ブローチ削り（内歯・スプライン）Broaching

しくみ
刃ごとに切込み量を付けた長い工具（ブローチ）を下穴に通して引き抜き（押し込み）、1パスで形状を仕上げる。内面用インターナル、外面用サーフェスがある[43][44][45]
外歯の歯車
サーフェスブローチで外面形状（歯車・タービン翼溝など）[43][46]
内歯の歯車
可（スプライン穴・内歯車、ヘリカルブローチで内はすば歯車）[43][8][47]
段付きの歯車
段付き内歯車・大形内歯車は不可[8]資料1件・参考
はすばの歯車
ヘリカルブローチで可[8][47]
精度
比較表で『中程度、精度の調整が難しい』（三菱）と『◎』（不二越）で評価が分かれる[8][30]資料1件・参考
焼入れ前・後
焼入れ前[30]資料1件・参考
生産性
非常に高い（ワークは上下動のみ）。設備費・イニシャル工具費が高い[8][30]
工具
インターナルブローチ（丸・スプライン・セレーション・角・ヘリカル）、サーフェスブローチ、クリスマスブローチ[43][47][46]
機械
ブローチ盤（立形など）。例：不二越ブローチ盤、KHK 立型ブローチ盤 VPD208M[48][49]

⚙ラック形削り（ギヤプレーナ）Rack-type gear planing

しくみ
ラック形カッタを往復させながら素材を転がして創成する。カッタ形状が直線で単純[2][50]
外歯の歯車
可（平歯車・はすば歯車）[10][50]
内歯の歯車
公開資料で確認できず公開資料で確認できず
段付きの歯車
公開資料で確認できず公開資料で確認できず
はすばの歯車
可（ねじれ角を直接設定できる）[50]資料1件・参考
精度
公開資料で等級の目安を確認できず公開資料で確認できず
焼入れ前・後
焼入れ前[50]資料1件・参考
生産性
公開資料で確認できず公開資料で確認できず
工具
ラックカッタ（JIS ではマーグ形・サンダーランド形の2種）[50]資料1件・参考
機械
ギヤプレーナ（ラック形歯切盤）[2][10]

⚙歯車ホーニングGear honing

しくみ
歯車状の砥石（ホーニングリング）とワークをかみ合わせて歯面を仕上げる[51][7]
外歯の歯車
可（歯車・軸、段付きピニオンの2歯車を1チャック）[51]資料1件・参考
内歯の歯車
公開資料で確認できず公開資料で確認できず
段付きの歯車
2つのホーニングリングで段付きピニオンを1回で仕上げる例[51]資料1件・参考
はすばの歯車
公開資料で確認できず公開資料で確認できず
精度
公開資料で等級の目安を確認できず公開資料で確認できず
焼入れ前・後
焼入れ後（歯研後の面粗さ改善や、シェービング後の仕上げ）[7]資料1件・参考
生産性
公開資料で具体値を確認できず公開資料で確認できず
工具
ホーニング砥石（ホーニングリング）、ドレスギヤ[51][4]
機械
歯車ホーニング盤。例：Gleason 260HMS（最大径 270 mm・モジュール 6）、三菱 同期ホーニング盤 ZS25A[51][7]

⚙転造Gear / spline rolling

しくみ
ダイスやラックで素材を加圧し、歯を盛り上げる塑性加工（切りくずが出ない）[10][52]
外歯の歯車
可（スプライン・小モジュールのウォームなど）[10][52][23]
内歯の歯車
公開資料で確認できず公開資料で確認できず
段付きの歯車
公開資料で確認できず公開資料で確認できず
はすばの歯車
公開資料で確認できず公開資料で確認できず
精度
高精度スプライン用フォーミングラックで累積ピッチ JIS B 1603 5級の例。歯面は鏡面[52][10]資料1件・参考
焼入れ前・後
焼入れ前（素材状態で成形）[52]資料1件・参考
生産性
他加工法からの置き換えでコストダウンの例[52]資料1件・参考
工具
フォーミングラック（平ダイス）、転造ロール、ローリングラック・ローリングダイス[52][10][23]
機械
転造盤（不二越など）[48]資料1件・参考
